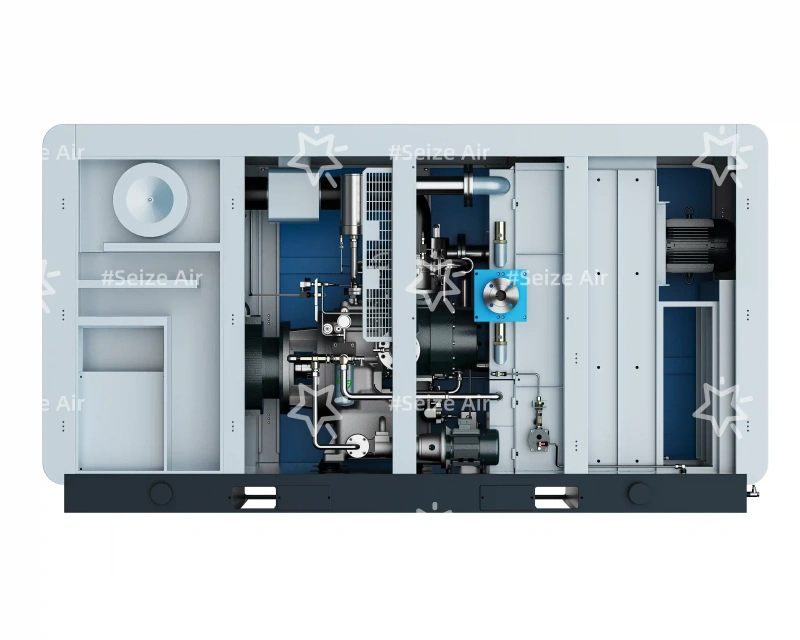

500KW PM VSD torr typ oljefri skruvluftkompressor

500KW PM VSD torr typ oljefri skruvluftkompressor är utvecklad för industriella tryckluftssystem där oljefri kompression, variabelt luftbehov och kontinuerlig drift måste övervägas tillsammans. Dess torrskruvade kompressorblock använder ett tvåstegs kompressionsarrangemang, medan den permanentmagnetiska varvtalsdrivningen justerar kompressorns uteffekt enligt det önskade drifttillståndet. Plattformen på 500 kW är avsedd för stora tryckluftsinstallationer, med luftflöde och tryck vald efter applikation.

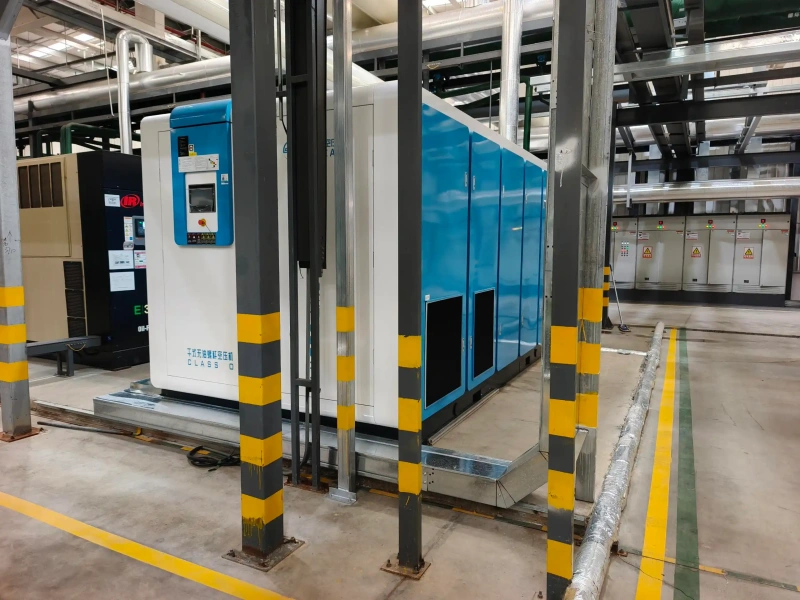

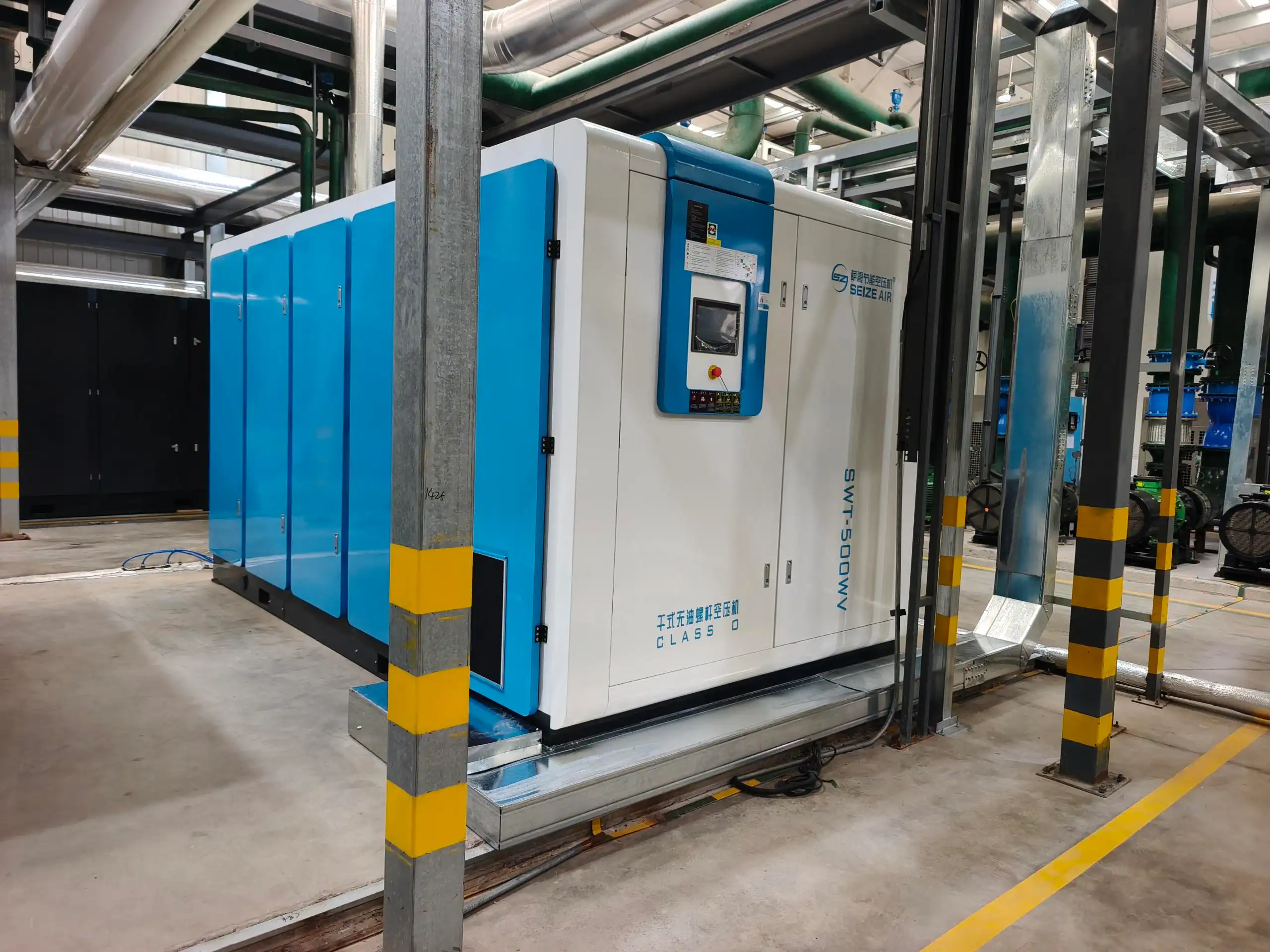

Bildtext: Fabrikstestning av SWT-seriens oljefria skruvkompressor under fulla driftsförhållanden.

Torr tvåstegskompression

Kompressorn använder en torr skruvluftände där smörjolja inte sprutas in i kompressionskammaren. Detta skiljer kompressionsprocessen från den oljeinsprutade metoden som används i konventionella smorda skruvkompressorer och är relevant för produktionsmiljöer där tryckluftsspecifikationen sätter strikta gränser för oljekontamination.

Kompressionsprocessen är uppdelad i två steg. Atmosfärisk luft passerar genom insugnings- och filtreringssystemet innan den kommer in i det första steget. Efter den initiala kompressionen sker mellanstegskylning och fuktavskiljning innan luften når det andra kompressionssteget. Tvåstegsarrangemanget fördelar tryckökningen över luftendsystemet och hjälper till att hantera tryckluftens temperatur mellan stegen.

Kompressorn i sig är bara en del av ett komplett tryckluftsbehandlingssystem. Beroende på vilken luftkvalitetsklass som krävs kan nedströmstorkar, filter och annan behandlingsutrustning fortfarande vara nödvändiga. Lämplig konfiguration bör därför fastställas från produktionsprocessen och tillämpliga luftkvalitetskrav.

[Atmosfärisk luft]

    │

    ▼

[Luftfilter och avlastningsventil]

    │

    ▼

[Första steget torr skruv luftände]

    │

    ▼

[Mellanstegskylare och gas-vattenseparator]

    │

    ▼

[Andra steget torr skruv luftände]

    │

    ▼

[Oljefri tryckluft]

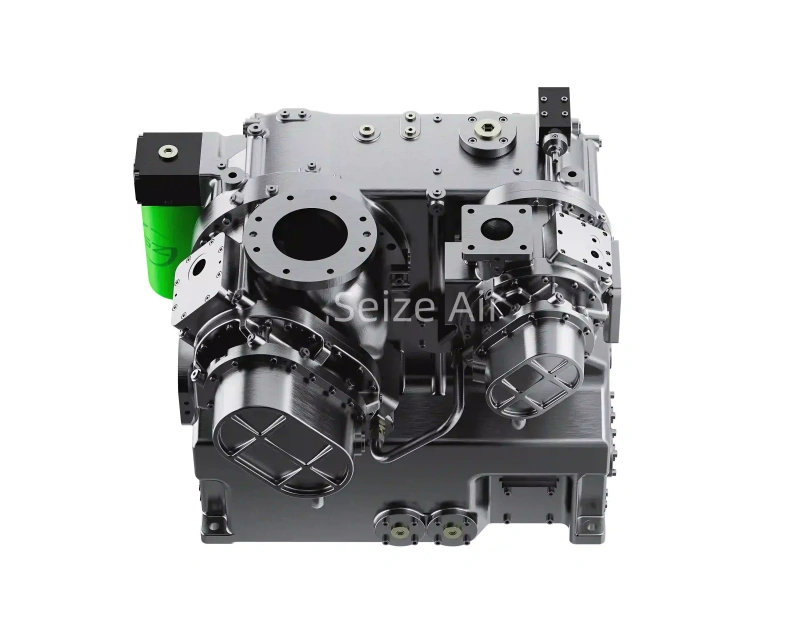

Airend, Rotor och Drive Arrangement

Luftänden är byggd kring precisionsbearbetade han- och honrotorer. Rotorgeometri, dimensionsnoggrannhet och arbetsspelet mellan roterande komponenter påverkar kompressionsprocessen och mekanisk stabilitet. Dessa faktorer blir allt viktigare när kompressorblocket är konstruerat för kontinuerlig drift med stor kapacitet.

Drivsystemet använder en permanentmagnetmotor med variabel hastighetsreglering. Beroende på den specificerade konfigurationen kan IE4 eller IE5 motorteknik väljas. Lagerstöd, rotorinriktning och transmissionsarrangemanget betraktas som en del av den kompletta drivlinan för att upprätthålla det erforderliga mekaniska förhållandet mellan motorn och kompressionskomponenterna.

Utvalda kompressorkonfigurationer använder en specialiserad MoS₂-baserad rotorytbeläggning. Beläggningen är avsedd att stödja de erforderliga ytegenskaperna och rotorspelet under drift. Dess tillämplighet bör bekräftas mot den exakta luftändskonfigurationen som specificerats för projektet.

Teknisk konfiguration

De viktigaste konfigurationsparametrarna listas nedan. Den slutliga driftpunkten bör specificeras genom att kombinera motorkapacitet, erforderligt luftflöde och utloppstryck snarare än att använda motorns klassificering som enda valparameter.

Anläggningsbaserat kompressorval

Val av kompressor för en stor produktionsanläggning börjar med luftbehovet vid användningsstället. Genomsnittlig förbrukning, toppbehov och varaktigheten av högbelastningsperioder bör beaktas tillsammans eftersom samma installerade produktionskapacitet kan resultera i olika tryckluftsprofiler.

Tryckkravet bör även fastställas från utrustning och distributionsnät. Att välja ett högre tryck än nödvändigt kan öka systemets effektbehov, medan otillräckligt tryck kan påverka pneumatisk utrustning och produktionsstabilitet.

För en projektoffert inkluderar användbara referensdata erforderlig FAD, utloppstryck, drifttimmar, växlingsmönster, lastvariation, befintlig kompressorkapacitet och elförsörjning. Mätningar från ett befintligt tryckluftssystem kan ge ett starkare urvalsunderlag än att bara lägga till den nominella förbrukningen för enskilda maskiner.

För projekt som specificerar en 500KW PM VSD torr typ, oljefri skruvluftkompressor, bör det erforderliga luftflödet därför anpassas till det specificerade utloppstrycket och faktiska anläggningens arbetscykel.

Ansökningsvillkor

Oljefri tryckluft blir särskilt relevant när luft är involverad i produktionsprocesser, produkthantering eller kontrollerade tillverkningsmiljöer snarare än att endast betjäna allmän pneumatisk utrustning.

Farmaceutisk produktion:Tryckluft kan stödja processluftning, pneumatisk transport, renrumsutrustning och automatiserad hantering. Den erforderliga luftkvalitetsspecifikationen bör fastställas från den tillämpliga produktionsprocessen.

Mat och dryck:Tillämpningar kan omfatta förpackning, produkthantering, pneumatisk utrustning och formblåsning. Där tryckluft kan komma i kontakt med produkten eller förpackningsmiljön, bör den erforderliga luftkvalitetsklassen definieras innan du väljer det kompletta luftbehandlingssystemet.

Tillverkning av halvledare och elektronik:Tryckluft kan användas för aktivering av utrustning, rening och kontrollerade tillverkningsprocesser. Luftkvalitet och driftsstabilitet måste beaktas i enlighet med produktionsutrustningens känslighet.

Textil och kemisk fiber:Luftjetutrustning, pneumatiska kontroller och kontinuerliga produktionsmaskiner kan skapa betydande förändringar i efterfrågan under olika produktionssteg. Kompressorkonfigurationen bör återspegla den faktiska driftsprofilen.

Bil- och komponenttillverkning:Plant air kan leverera automatiserad produktionsutrustning, pneumatiska verktyg, materialhanteringssystem och monteringslinjer. Samtidigt drift- och produktionsschema för utrustningen bör beaktas när den erforderliga kompressorkapaciteten bestäms.

Energiprestanda under variabel efterfrågan

Energiprestanda bör bedömas mot anläggningens faktiska driftsprofil snarare än motorns nominella kapacitet. En anläggning som arbetar med stora variationer i tryckluftsförbrukning har andra energibehov än en som håller en konstant hög belastning.

Den potentiella fördelen med drift med variabel hastighet beror på faktorer som tryckinställningar, drifttimmar, lastfördelning, systemläckage och nätverksmotstånd. Dessa förhållanden bör utvärderas tillsammans vid uppskattning av den förväntade effektförbrukningen för en kompressorinstallation.

För större system kan uppmätt luftflöde och elektrisk effekt användas för att beräkna specifik effekt och spåra förändringar i systemets prestanda. Driftdata kan hjälpa till att identifiera tryckjusteringar, efterfrågeförändringar och andra möjligheter för att förbättra det övergripande tryckluftssystemet.

Tillverkning och prestandaverifiering

SEIZE tillverkar kompressorsystem enligt ett ISO 9001 kvalitetsledningssystem och använder dedikerad utrustning för produktion och inspektion av kritiska roterande komponenter. Högprecisionsslipning och verktygsmaskiner stödjer rotorbearbetning, medan koordinatmätutrustning och dynamiska balanseringssystem används för dimensions- och rotationsverifiering.

Företaget driver ett energieffektivitetslaboratorium på nationell nivå för kompressorprestanda och energieffektivitetstestning. Färdigställda maskiner är också fabrikstestade före leverans så att definierade driftförhållanden kan kontrolleras före leverans.

En typisk tillverkningskontrollsekvens kan inkludera:

[Inkommande materialinspektion] → [Precisionsbearbetning] → [Dimensionsverifiering] → [Dynamisk balansering] → [Montering] → [Prestandatest] → [Slutinspektion]

SEIZEs sortiment av torra oljefria skruvkompressorer har genomgått TÜV Rheinland-testning för klass 0 oljefri luft enligt ISO 8573-1. Tillämpligt certifikat, testomfattning och modelltäckning bör bekräftas mot den exakta kompressorkonfigurationen som krävs för projektet.

Företaget har även certifierat ledningssystem enligt ISO 14001 och ISO 45001 och har utvecklat mer än 100 patent som täcker kompressorsystem, kompressorsystem och energirelaterad teknik.

Fjärrövervakning och driftregister

Kompressorn kan utrustas med ett IoT-baserat övervakningssystem för centraliserad driftledning. Beroende på den valda konfigurationen kan systemet tillhandahålla driftsstatusinformation, fjärrövervakning, felalarm, historiska register och schemalagda start/stopp-funktioner.

För anläggningar med flera kompressorer eller distribuerade produktionsområden ger centraliserad driftinformation ett praktiskt sätt att granska utrustningens status utan att helt förlita sig på lokal inspektion. Historiska register kan också hjälpa underhållspersonal när de undersöker förändringar i driftsförhållanden eller utrustningens beteende.

Exportförberedelser för tung industriutrustning

Internationell transport av en stor kompressor kräver skydd mot fukt, mekanisk påverkan och hantering av laster under transport. Förpackning väljs enligt utrustningens dimensioner, fraktsätt och destinationskrav.

Exportförberedelser kan innefatta VCI-korrosionsskydd, torkmedelsmaterial, förstärkta stålslädar, gaffeltruckkanaler och avsedda lyftpunkter. Förstärkta plywoodlådor kan användas där slutna exportlådor krävs. Slutliga förpackningsspecifikationer bör bekräftas enligt transportvägen och lokala importkrav.

FAQ för projektupphandling

F1: Vilken information ska lämnas för en offert?

S: Ange erforderligt luftflöde, utloppstryck, spänning och frekvens, drifttimmar, belastningsprofil, omgivningstemperatur, kylförhållanden och installationskrav. Befintliga kompressorposter eller uppmätt anläggningsluftbehov kan också tillhandahållas när det är tillgängligt.

F2: Vilken nedströms luftbehandlingsutrustning kan krävas?

S: Kravet beror på den slutliga luftkvalitetsspecifikationen och tillämpningen. Torkar, partikelfilter, vattenavskiljare eller annan behandlingsutrustning kan behövas för att kontrollera fukt och andra föroreningar efter kompression.

F3: Hur ska det erforderliga luftflödet specificeras?

S: Ange önskat luftflöde tillsammans med motsvarande utloppstryck. FAD kan tillhandahållas i m³/min, m³/h eller CFM, med tillämpliga referensvillkor identifierade vid behov.

F4: Kan kompressorn integreras i en befintlig tryckluftsstation?

S: Integrationskraven beror på befintligt kompressorarrangemang, trycknätverk, elsystem, styrmetod och tillgängligt installationsutrymme. Dessa villkor bör ses över innan kompressorkonfigurationen slutförs.

F5: Kan certifierings- och fabrikstestdokument tillhandahållas?

S: Tillämplig certifiering och testdokumentation kan bekräftas enligt den exakta modellen och konfigurationen som ingår i projektet. Det relevanta certifikatets omfattning bör kontrolleras mot den utrustning som anges i inköpsordern.

F6: Vilket underhåll bör övervägas?

S: Rutinservice kan inkludera luftfilterinspektion, kylrengöring, separatorinspektion, lager- och transmissionskontroller, elsysteminspektion och planerad service av kompressorkomponenter. Underhållsschemat bör följa den slutliga utrustningens konfiguration och driftsförhållanden.

Ingenjörsstöd för stora industriella luftsystem

För ett 500 kW kompressorprojekt bör den slutliga specifikationen baseras på erforderligt luftflöde, utloppstryck, elektriska förhållanden, driftsprofil och installationsmiljö. SEIZE kan stödja teknisk utvärdering med kompressorkonfiguration, systemdesigninformation, applikationsbedömning och projektspecifika elektriska krav.

Tillverkare: Seize Compressor (Shanghai) Co., Ltd.

Produktionsanläggning: Jinshan High-Tech Industrial Zone, Shanghai, Kina

Inköpssupport: sales@seize-air.com

För en projektoffert, ange erforderlig FAD, urladdningstryck, spänning/frekvens, drifttimmar, omgivningsförhållanden, kylarrangemang och destination. Dessa detaljer gör att den föreslagna utrustningen kan utvärderas mot de faktiska installationskraven.
